3M DP 8805NS Двухкомпонентный эпоксидный клей без резкого запаха, 45мл

Предлагаем только оригинальный эпоксидный клей 3М 8805

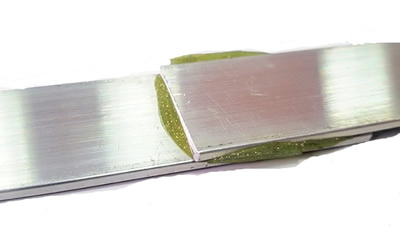

Конструкционный клей DP 8805 NS на основе эпоксидной смолы обладает высокой скоростью отверждения. Акриловый двухкомпонентный клей разработан для высокой производительности и может достигнуть прочности на сдвиг 7 МПа менее чем за 9 минут (для быстрой и сверхпрочной склейки).

Преимущества

• Скорость нарастания прочности в два раза выше, чем у обычных акриловых клеев.
• Обладает слабым запахом по сравнению с другими акриловыми клеями - это существенное преимущество по сравнению с традиционными акриловыми клеями.
• Клей устойчив к расслаиванию, ударам и сдвигам, обеспечивает высокую прочность крепления ко многим пластикам и металлам, в том числе к необезжиренным поверхностям.
• Конструкционные акриловые клеи 3M ™ нового поколения (к которым относится данный клей) не требуют хранения в холодильнике, что делает их более удобными в хранении. Срок годности этих клеев составляет 18 месяцев - более чем в 2 раза дольше в сравнении с обычными акриловыми клеями, что помогает оптимизировать складские запасы и сократить расходы на утилизацию.
• Негорючесть
• Отличная прочность на сдвиг

 Для нанесения данного клея нужен дополнительно пистолет 3М , плунжер-толкатель и носики для смешивания клея.

Характеристики

• Пропорция смеси 10:1.
• Рабочее время от 3 до 5 минут.
• Достижение структурной прочности за 10-20 минут.
• Увеличенная скорость отверждения при теплой сушке.
• Содержит стеклянные шарики (0,25 мм в диаметре) для контроля толщины клеевого соединения.

Типичные физические свойства неотвержденного клея:


 Время работы – время, в течении которого клей, оставаясь неподвижным в смесительном носике, может быть выдавлен без дополнительных усилий.
Открытое время – максимально возможное время, в течении которого можно оставить нанесенный на одну из поверхностей клей, не фиксируя вторую деталь.
Время достижения отпускной прочности – время, необходимое для достижения прочности на сдвиг в 345 кПа.

Продукт сертифицирован согласно UL QOQW2.MH17478

Подготовка поверхности:

1. Окрашенные/с покрытием металлы: протрите поверхность чистой ветошью, смоченной неразбавленным изопропиловым спиртом. Слегка обработайте мелкозернистым абразивом. Полностью краску снимать не нужно. Снова протрите чистым изопропилом, чтобы убрать пыль.
2. Алюминий/нержавейка: протрите поверхность чистой ветошью, смоченной неразбавленным ацетоном. Слегка обработайте мелкозернистым абразивом. Снова протрите чистым ацетоном, чтобы убрать пыль.
3. Пластики: протрите поверхность чистой ветошью, смоченной изопропилом. Слегка обработайте мелкозернистым абразивом. Снова протрите изопропилом, чтобы убрать пыль.
4. Стекло: протрите поверхность чистой ветошью, смоченной ацетоном. Тонким слоем нанесите силановый праймер и дайте ему высохнуть.

Как использовать клей 3M DP8805 c пистолетом для двухкомпонентного клея

1. Вставьте плунжер (толкатель): он будет равномерно выталкивать компоненты клея при нажатии на спусковой крючок.

2. Присоедините и зафиксируйте картридж двухкомпонентного клея 3М.

3. Снимите с картриджа крышечку, выдавите немного клея, чтобы убедиться, что оба компонента выходят наружу.

4. Если хотите наносить клей в большем количестве, отрежьте кончик носика.

5. Прикрутите носик.

6. Наносите клей. Два компонента будут смешиваться в носике.

7. Закончив работу, снимите картридж.

У клея DP8805 короткое время жизни (около 5 минут). Если Вы сделали длительный перерыв в работе, клей в носике загустеет, и Вам может понадобиться новый носик. Обратите внимание, что носики (насадки) необходимо приобретать отдельно.

Типичные физические свойства отвержденного клея (прочность на сдвиг, МПа)


Прочность измеряется, используя стандарт ASTM В1002; открытое время – 1 минута, время отверждения – 24 часа при комнатной температуре; нахлест – 3,84 cм; толщина линии наносимого адгезива – 0,25 мм; образцы растягивались со скоростью 2,5 мм/мин при тестировании металлов и 50,8 мм/мин – пластиков; все поверхности предварительно подготовлены: легкая шлифовка и очистка растворителем; использовались металлические пластины толщиной 1,6 мм и пластиковые пластины толщиной 3,2 мм; типы разрывов: AF – адгезионный разрыв; CF – когезионный разрыв, SF – разрушение склеенного материала.

Устойчивость акрилового клея 3М DP8805 к действию среды

 Механические свойства
